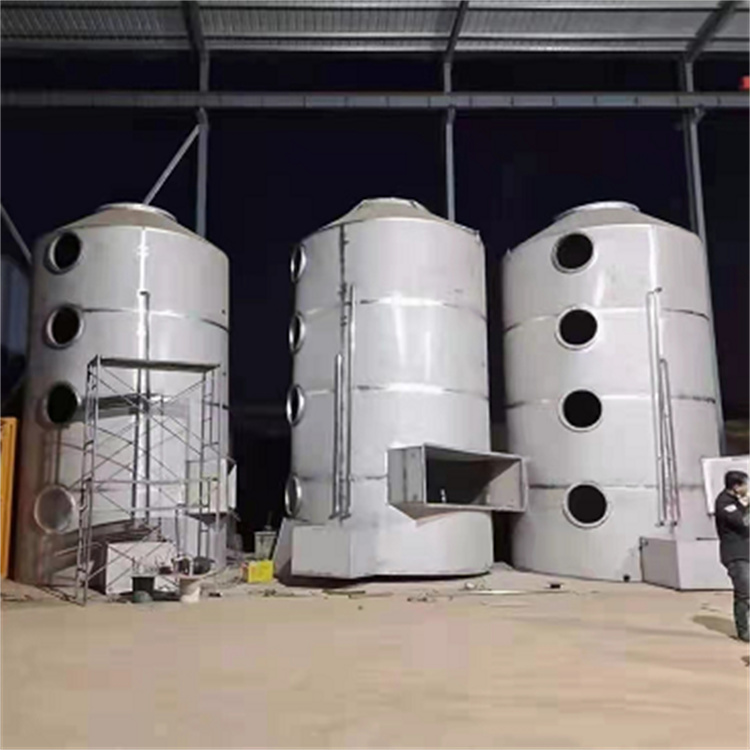

由于生產廠家的制作工藝不同，煙氣脫硫塔內部結構也有所差異，一般的脫硫塔主要由筒體，噴霧裝置、篩板、脫水除霧裝置、溢水孔、清理孔等組成的。

    一、鍋爐脫硫塔填料層：

    填料層的主要作用是作為增大液氣接觸面積裝置，結構位于吸收塔噴淋層的底部，該裝置能較大程度的提高對氣體的吸收效率。其承載環體的托盤能夠使主噴淋區廢氣分布的均勻，使得廢氣與吸收液或者洗滌液，在托盤上的液膜區域則會充分接觸。??

    二、鍋爐脫硫塔噴淋層

   噴淋層主要組成部分為噴淋管道和噴淋頭，工作中在循環池中所含有的LH除塵催化劑的脫硫液，在配置的漿液泵的作用下進入噴淋層，由噴淋頭裝置噴出的與煙氣逆流接觸脫硫液中的氫氧化鈉物質，會與煙氣中含有的二氧化硫產生反應生成亞硫酸鈉。

    三、鍋爐脫硫塔除霧層

    除霧層主要為除霧器裝置，吸收塔除霧器結構位于吸收塔頂部的zui后一個噴淋組件的上部。其工作原理為：當廢氣穿過循環藥液的噴淋層后，再連續性的流經除霧器時，液滴由于受到慣性作用而留在擋板上。使用除霧器將煙氣中的霧氣去除，被凈化后的煙氣由煙囪排出。
