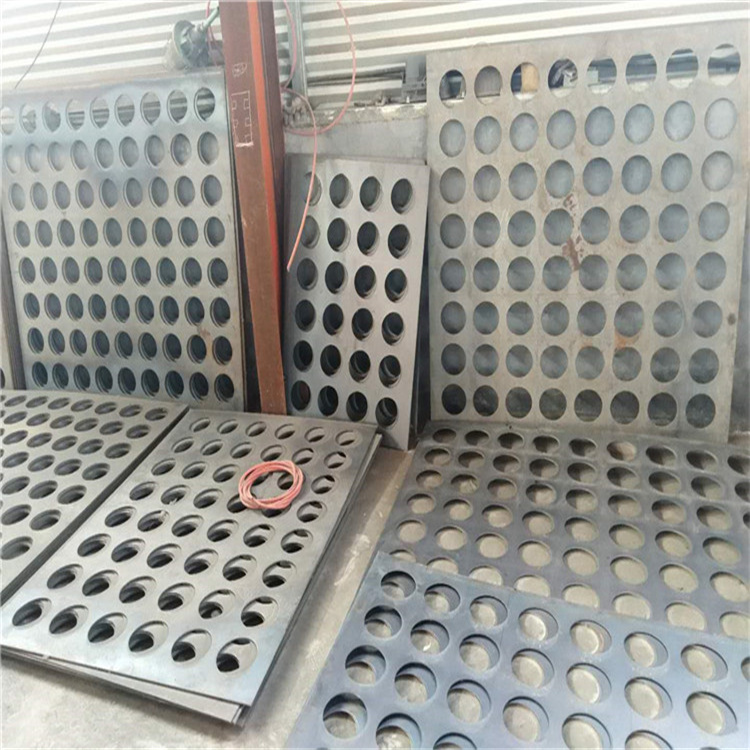

布袋除塵器花板尺寸大小，是決定脈沖布袋除塵器結構尺寸的關鍵?；ò迳系膱A孔用于固定濾袋，孔的中心距過小，會使除塵器內的截面風速（即常說的罐口風速）過高，阻力增大，清灰時粉塵沉降困難；還有可能使除塵濾袋之間相互發生摩擦，縮短濾袋的使用壽命。相反中心距過大，會增大除塵器的體積，多費鋼材。所以要合理地確定濾袋中心距尺寸。

確定花板尺寸取決于脈沖閥的噴吹能力。一個脈沖閥配一根噴吹管，一根噴吹管能噴吹多少條除塵器布袋n3和濾袋之間的縱向中心距L1，取決于脈沖閥的規格，濾袋橫向中心距L2取決于濾袋的規格。以3″淹沒式電磁脈沖閥噴吹φ160×6000mm的濾袋為例，n3＝16條, L1＝250mm； L2＝230mm。濾袋之間的凈距離取70mm。

花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。如果稍有變形，就可能影響濾袋和花板孔間的密封效果。花板的鋼板厚度一般為4～6mm，主要取決于過濾室內懸掛除塵器濾袋的數量。為增加花板的剛度，花板上應增設加強筋。花板外觀應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000?；ò蹇椎募庸捎脹_孔或采用等離子切割，不允許采用氣割。

除塵器花板孔距的尺寸對除塵器使用壽命關鍵，花板孔距小可以降低除塵器的成本，可也會給除塵器的正常運行帶來不利的影響，所以我們要根據除塵器的實際應用行業和工況條件來確定合適的花板孔距。一般花板孔直徑133的花板，孔中心間距為170-175mm?；ò逯睆?60的花板，孔中心間距為220-230mm。這兩種直徑的花板用的比較多，其它的孔徑用的比較少，也可以根據客戶的要求來制作花板。

除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛除塵濾袋組件，同時將作為除塵器濾袋組件的檢修平臺。

除塵器花板采用數控沖壓方式加工花板孔，了花板及花板孔的形位公差要求。

的除塵器上箱體內部結構為工人以花板作為操作平臺進行除塵器檢修、維修創造了條件。

花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，兩孔洞的中心距誤差在±1.0mm?；ò蹇锥粗瞥珊笄謇砀骺椎匿h利邊角和毛刺，焊接加強筋板時，筋板布置合理。

花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。如果稍有變形，就可能影響濾袋和花板孔間的密封效果?；ò宓匿摪搴穸纫话銥?/span>4～6mm，主要取決于過濾室內懸掛除塵器濾袋的數量。為增加花板的剛度，花板上應增設加強筋?；ò逋庥^應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000?；ò蹇椎募庸捎脹_孔或采用等離子切割，不允許采用氣割。
