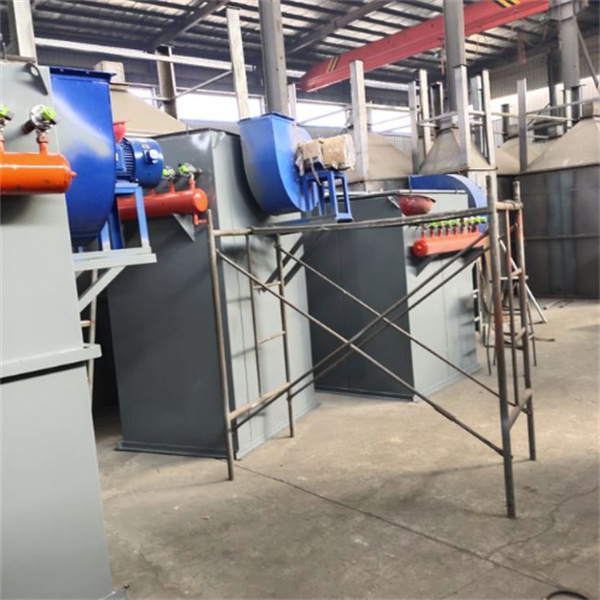

一套完整的礦山石料廠除塵設備包括集氣罩、袋式除塵器、管道、風機和15米煙道。

礦山石料廠除塵設備通風管道(簡稱管道)是運送含塵氣流的通道，它將吸塵罩、除塵器及風機等部分連接成一體。管道設計是否合理，直接影響到整個除塵系統的效果。因此，考蘿道設計中的各種問題，以獲得比較合理、的方案。

一、彎頭是連接管道的常見構件，其阻力大小與彎管直徑d、曲率半徑R以及彎管所分的節數等因素有關。曲率半徑R越大，阻力越小。但當R大于2～2.5d時，彎管阻力不再顯著降低，而占用的空間則過大,使系統管道、部件及設備不易布置。

二、在集中風網的除塵系統中，常采用氣流匯合部件——三通。合流三通中兩支管氣流速度不同時，會發生引射作用，同時伴隨有能量交換，即流速大的失去能量，流速小的能量，但總的能量是損失的。為了減小三通的阻力，應避免出現引射現象。設計時使兩個支管與總管的氣流速度相等。

三、礦山石料廠除塵設備風機運轉時會產生振動，為減小振動對管道的影響，

在管道與風機相接的地方用一段軟管(如帆布軟管)。在風機的出口處一般采用直管，當受到安裝位置的限制，需要在風機出口處安裝彎頭時，彎頭的轉向應與風機葉輪的旋轉方向一致。

管道的出口氣流排入大氣，當氣流由管道口排出時，氣流在排出前所具有的能量將全部損失掉。為減少出口動壓損失，可把出口作成漸擴角不大的漸擴管，出口處好不要設風帽或其它物件，同時盡量降低排風口氣流速度。

四、除塵系統在這行前應進行啟動調節，運行過程中也要進行空氣動力性能測定，因此管道上要事先留出調節和測試用的測定孔。測定孔的開設位置盡可能避開氣流的渦流區，一般設置在：(1)與吸塵罩連接的管段上：(2)除塵器前后的管段上；(3)風機進出口管段上，(4)對除塵器應設在能夠顯示出設備本身的壓力損失的部位
