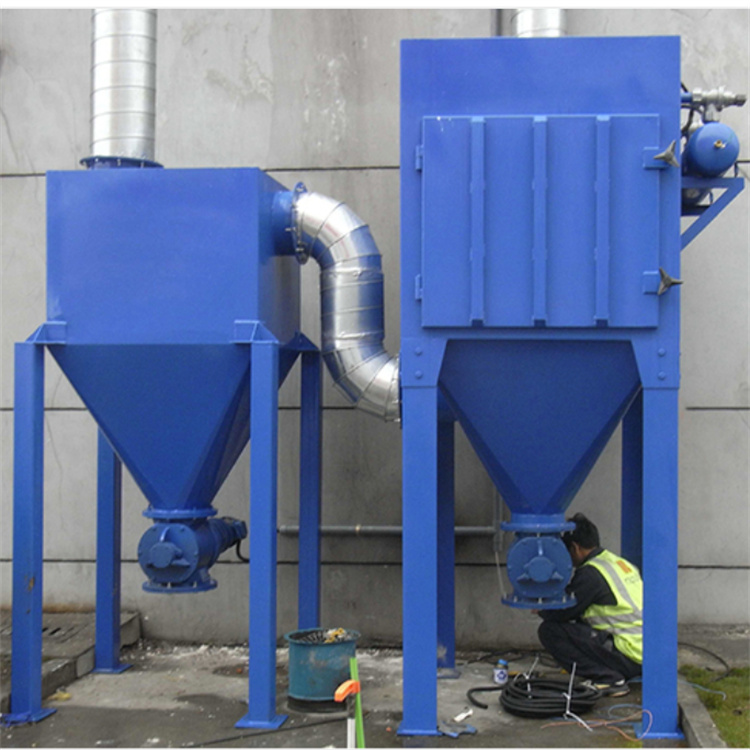

含塵氣體進入除塵器后，先在內外筒體間產生旋轉，形成外旋氣流，粉塵在離心力作用下被甩向器壁，沿錐面下落進入排灰口。內筒體底部為袋式除塵器進風口，旋轉氣流均勻進入，經布袋過濾，凈化后的氣體排出，粉塵被截留在布袋表面。

結構組成 - 旋風除塵部分：通常由進氣管、排氣管、圓筒體、圓錐體和灰斗等組成，通過離心力實現大顆粒粉塵的初步分離。? - 布袋除塵部分：主要包括濾袋、骨架、花板、清灰裝置和灰斗等，對經過旋風除塵后的氣體進行進一步過濾，捕捉細小粉塵。

優點 - 除塵效率高：先利用旋風除塵器去除較大顆粒粉塵，再通過布袋除塵器捕捉細小顆粒，除塵效率可達99%以上，能有效滿足嚴格的排放標準。 - 延長布袋使用壽命：旋風除塵器作為預處理設備，可降低布袋除塵器入口的含塵濃度，減少布袋的磨損和堵塞，延長布袋的更換周期，降低運行成本。 -

適應范圍廣：可處理多種類型的粉塵和不同濃度的含塵氣體，適用于礦山、冶金、化工、建材、電力等眾多行業。 - 運行穩定可靠：結構相對簡單，維護管理方便，清灰效果好，可連續穩定運行，保障除塵系統的正常工作。 應用領域 - 工業鍋爐除塵：用于燃煤鍋爐、燃油鍋爐、燃氣鍋爐等產生的煙氣除塵，減少煙塵排放，保護大氣環境。 - 礦山開采與加工：在礦石破碎、篩分、運輸?shù)冗^程中產生大量粉塵，旋風布袋除塵器一體機可有效控制粉塵污染，改善工作環境。 - 建材行業：如水泥生產、陶瓷制造、玻璃加工等企業，在原料粉磨、配料、煅燒等工序中會產生大量粉塵，該設備可實現高效除塵，減少粉塵對環境和人體的危害。木器廠旋風脈沖袋式除塵器一體機CAD圖紙旋風布袋除塵器一體機是將旋風除塵和布袋除塵兩種方式結合的設備，

優缺點如下：優點： 1. 除塵效率高：先通過旋風除塵去除大顆粒粉塵，再用布袋除塵處理細微粉塵，對粒徑較小的粉塵也有很好的捕捉效果，整體除塵效率能達99%以上。2. 適應能力強：能適應不同工況和含塵氣體條件，如高濃度含塵氣體，先由旋風分離出部分粉塵，減輕布袋負荷；對不同類型粉塵也有較好處理效果。3. 延長布袋壽命：旋風除塵可預分離大顆粒粉塵，降低進入布袋的粉塵濃度和磨損，延長布袋更換周期，降低維護成本。4. 運行穩定：結構設計合理，清灰效果好，運行過程中不易出現堵塞、故障等問題，能保持穩定運行。5. 組合靈活：可根據實際需求調整旋風和布袋的參數，適應不同場地和生產要求。 缺點： 1. 體積較大：兩種除塵方式結合使設備體積比單一旋風或布袋除塵器大，占用空間多，對于空間有限場所安裝不便。2. 一次性投資高：因結構復雜，設備制造和安裝成本比單一除塵器高，初始投資較大。3. 能耗較高：相比單一旋風除塵器，增加了布袋部分及相關清灰系統，運行時能耗增加，如風機功率需求大等。4. 維護復雜：兼具兩種除塵器部件，故障點增多，維護需兼顧旋風和布袋部分，技術要求高，維護難度和工作量增加。5. 對濕度敏感：布袋對含塵氣體濕度有要求，濕度高易導致布袋堵塞、糊袋，影響除塵效率和設備正常運行。
