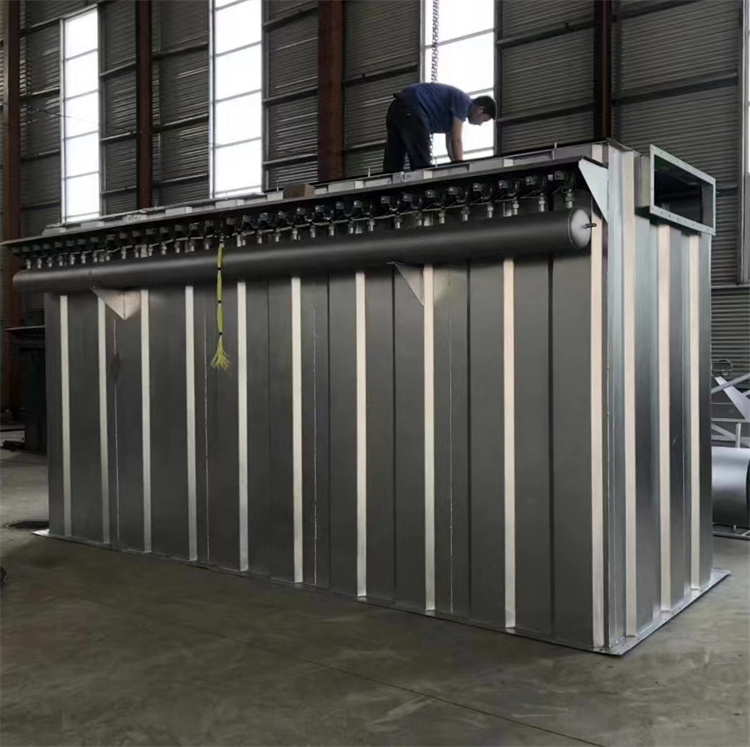

布袋除塵器設備構造組成部分 每臺除塵器都有結構上獨立的殼體，除塵器主要由濾袋室、吹清灰裝置、進排氣風管、灰斗、壓縮空氣系統、電控裝置、控制系統及其它等部分組成。

 1）. 系統主要設備： A、袋式除塵器本體 結構框架及箱體----結構框架用于支撐除塵器本體、灰斗及卸灰設備等；箱體包括上箱體、中箱體及灰斗等。 濾袋、籠骨和花板----濾袋和籠骨組成了除塵器的濾灰系統；花板用于支撐濾袋組件和分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺；濾袋組件從花板裝入。 進氣系統----包括進風導流總管、導流板等。 排氣系統----包括由排氣管道等組成的除塵器凈化氣體排放系統。 卸灰系統----裝置于除塵器灰斗上振打砧、手動插板閥等組成了除塵器的卸灰系統，輸灰設備。 平臺、欄桿、爬梯及手（氣）動閥門的檢修平臺。 除塵器頂部防雨棚----用于保護電磁脈沖閥等除塵器頂部裝置。 除塵器照明系統。 C、壓縮空氣系統，包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、油水分離器等。 D、控制系統，包括儀器儀表、以PLC可編程控制器為主體的除塵器主控柜、現場操作柜、檢修電源箱、照明電源箱等。

 2）. 系統主要部件： a、過濾系統（濾袋和籠骨組成了除塵器的過濾系統） 濾袋 對于整臺鍋爐布袋除塵器而言，濾袋是其核心部件。濾料質量直接影響除塵器的除塵效率，濾袋的壽命又直接影響到除塵器的運行費用。 濾料為表面過濾型濾料，而且經過PTFE乳液浸泡處理,能清灰，減少了粉塵在濾袋表面形成布粉層后板結的可能。布袋底部采用三層包邊縫制，無毛邊裸露，底部采用加強環布，濾袋合理剪裁，盡量減少拼縫。拼接處，重疊搭接寬度不小于10mm，提高袋底強度和抗沖刷能力。同時濾袋底部距離進風口的距離、設備進風導流系統的設計與濾料的使用壽命有著的關系。我公司設計生產的設備充分考慮了這些內容，除塵器正常運行。 濾袋上端采用了彈簧漲圈形式，密封性能好、安裝，換袋。僅需1-2人就能通過機頂便掀式頂蓋進行換袋操作。濾袋的裝入和取出均在凈氣室進行，無須進入除塵器過濾室。 籠骨 袋籠采用圓型結構，袋籠的縱筋和反撐環分布均勻，并有足夠的強度和剛度，防止損壞和變形，頂部加裝“η”形冷沖壓短管，用于袋籠的垂直及保護濾袋口在噴吹時的。 籠骨材料采用20#碳鋼，使用籠骨生產線一次成型，籠骨的直線度和扭曲度，濾袋框架碰焊后光滑、無毛刺，并且有足夠的強度不脫焊，無脫焊、虛焊和漏焊現象。  袋籠采用硅噴涂技術，鍍層牢固、、，避免了除塵器工作一段時間后籠骨表面銹蝕與濾袋黏結，了換袋順利，同時減少了換袋過程中對布袋的損壞。
