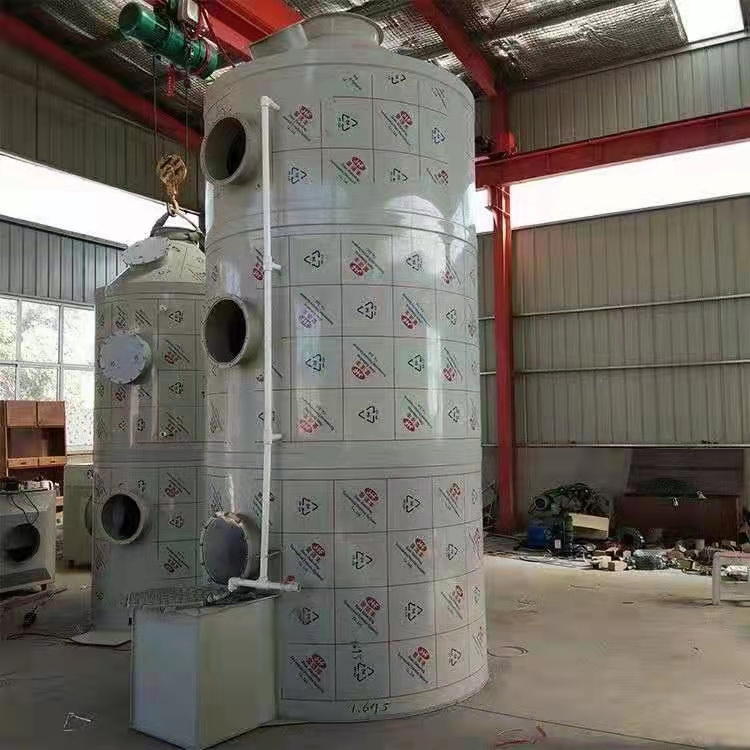

噴淋塔噴淋層中噴淋管及管網的設計

噴淋層又可以稱為液體分布器，它是由噴淋管和噴嘴組成，將夜通過噴淋管的分配作用達到均勻分布的每個噴嘴，由噴嘴噴出，與逆向流動的煙氣充分接觸，SO2污染氣體即在此吸收。

①噴淋層中的噴淋管目前主要有2種材質和結構形式：

 (1)全玻璃鋼(FRP)材質，由于玻璃鋼的材料特性，這種結構需要在噴淋管底部設置支撐梁。

 (2)主管用碳鋼，內外襯膠，支管用FRP管，主管和支管之間用法蘭連接，主采用等徑鋼管，管徑大、壁厚，自身起到支撐梁的作用，F(xiàn)RP支管底部可以不設支撐梁。

②噴淋塔噴淋層中管網的作用是漿液通過分布在噴淋管上的噴嘴噴出霧狀液以吸收煙氣中的S02。要求管內外均蝕，管內同時要求耐漿液腐蝕，管表面要求耐漿液沖刷。其設計，首先要考慮噴頭的布置，應塔內噴出漿液勻稱，避免疏密不均。噴頭的數量根據液／氣比需要的漿液量而定。為漿液與煙氣的接觸充分，一般噴漿管分成3～4層(極個別廠有用2層的，但用的是錐尾式單向噴頭)，噴淋層間距通常為lm～2m，一般按1．5～1．7m計。

噴淋塔噴嘴的設計

 噴嘴的性能對脫硫率有重要影響。目前在濕法噴淋層脫硫塔內通常采用空心錐切線型、實心錐切線型、雙空心錐切線型、實心錐、螺旋型5種噴嘴。常用的脫硫噴嘴有2種形式：螺旋型實心錐噴嘴和空心錐切線型噴嘴。螺旋型實心錐噴嘴的特點是噴淋量大，所以噴嘴個數少，缺點是結構易碎，且液滴均勻性也有待提高。在濕法脫硫吸收塔上，空心錐切線型噴嘴是螺旋型實心噴嘴的替代產品，其自由直徑大，具有自清洗功能，應用普遍，因此選用該型式噴嘴。脫硫噴嘴采用的材料主要有反應燒結碳化硅(RBSC)和氮化硅結合碳化硅(SNBSC)。RB-SC屬于陶瓷，顯氣孔率小，彎曲強度大，適用于制作的螺旋型噴嘴。SNBSC主要制造空心錐類噴嘴。目前，脫硫噴嘴的國產化率仍然很低，有的廠家正在開拓脫硫噴嘴業務，但是目前的制作還處于粗曠型模型仿制階段。從公司的供貨情況看SNBSC是噴嘴的主導材料。各噴淋層噴嘴錯開布置，漿液重疊覆蓋率至少達170％～250％，最外層噴嘴與塔壁要保持合理距離，防止塔壁穿孔漏漿。

噴淋塔噴嘴的選擇

漿液本身要求噴頭能蝕。但由于噴嘴處壓力較高，流速較大，內部要求能蝕，表面要求能耐沖刷(因?yàn)橛猩蠈訚{液噴下)。故噴頭材料要求全部用碳化硅制成。這種大流量的漩流霧化噴頭國內制造質量還達不到要求，已有工廠生產。該噴頭最上一層是單噴，下面2～3層均采用上    下同時噴的形式，一般是上噴角度為20℃．流量占該噴頭總量的70％，下噴角度是90度，流量占30％，近塔壁的均用上下噴角為90度的噴頭。這種噴頭有法蘭連接和絲扣連接，承插連接三種，如噴漿管用FRP材料，則應用后兩者連接方式，如用鋼管內外橡膠，則只能用前者。

噴嘴特性參數    噴嘴的特性參數主要有噴嘴壓降、噴霧角、噴嘴流量等。    (1)噴嘴壓降是指漿液通過噴嘴通道時所產生的壓力損失，主要與結構參數和漿液粘度等因素有關。壓降越大，系統能耗也越大。一般WFGD噴淋系統噴嘴壓降典型值為0．05-0．1MPa。    (2)噴霧角是指漿液離開噴嘴口后形成的液膜錐的錐角，主要受噴嘴孔半徑、旋轉室半徑和漿液入口半徑等因素影響。選擇噴霧角時，與噴嘴在塔內布置相結合，塔內覆蓋均勻度與覆蓋率，通常要求噴淋角為90～120。。    (3)噴嘴流量是指單位時間內通過噴嘴的體積流量，主要與壓降、噴嘴結構參數等因素有關。噴嘴流量根據系統布置與工藝計算確定“唧。

噴淋塔噴嘴在塔內布置設計    噴嘴在塔內布置是非常重要的，只有進行合理、優化的噴嘴布置設計，才能達到系統設計要求，使脫硫系統達到高脫硫率。其中噴嘴在塔內布置的方法有兩種：一種是同心圓布置，另一種是矩陣式布置。

 進行噴嘴在塔內布置設計中應該注意以下問題：

 (1)選擇合理的噴嘴覆蓋高度，通常根據噴嘴特性及兩層噴淋之間距離來確定。

 (2)選擇合理的單層噴嘴個數。一般來說，噴嘴個數根據工藝計算來確定。通常每層布置一個噴淋管網，每層應裝有足夠多的噴嘴，盡量減少連接噴嘴的管道長度。

(3)當噴嘴覆蓋高度確定以后，則就可以計算單個噴嘴的覆蓋面積，

(4)當在脫硫塔內布置噴嘴時，選擇合適的噴嘴之間的距離。通常根據噴嘴個數和脫硫塔直徑來選擇噴嘴間距，并要與連接噴嘴的噴管布置方案整體考慮。

 (5)選擇合理的經濟流速，并根據噴管產品的標準來確定石灰石漿液母管和支管直徑。

 (6)當檢驗噴淋塔噴淋層在脫硫塔覆蓋率時，不僅要考慮噴嘴液流與母管、支管和支撐的碰撞對覆蓋率的影響，還要考慮所有噴嘴在脫硫塔內覆蓋均勻度。

工程設計時通常要求塔內噴淋覆蓋率為200％～300％，且覆蓋比較均勻。進行噴淋層間距選擇時還要考慮噴嘴液流與母管、支管和支撐的碰撞對覆蓋率的影響。
