中頻感應電爐-----煙氣捕集罩-----閥門?----支管道----主管道---沉降室---除塵器----風機------煙囪----排空

中頻爐除塵器煙氣捕集罩

中頻感應電爐在熔煉過程中為典型熱源，故除塵器系統采用熱過程傘形罩，作為煙氣捕集罩的懸掛高度距爐子平臺X-1.5米，為了不影響工人操作及上料，罩子密封及外形設計與現場操作空間相容，具體形狀現場設計時確定。

中頻爐除塵器管道采用鋼板制作

除塵器安裝后的效果

1、產塵點氣體捕集率以上，塵氣不外逸。?2、除塵器粉塵排放濃度≤30mg/m3。?3、除塵器二氧化硫排放濃度≤100mg/m3。

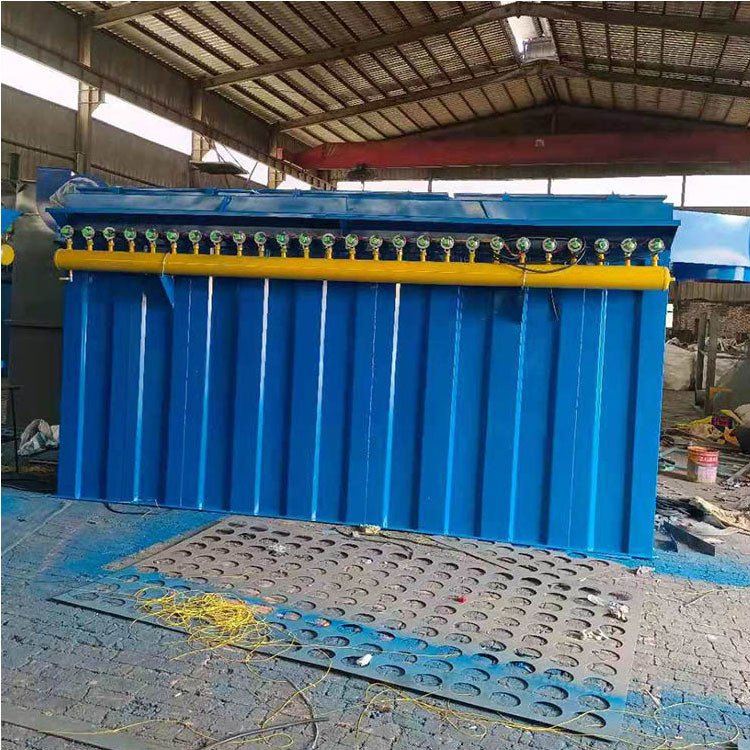

布袋除塵器由運行平穩、低阻、低能耗、清灰效果好、占地面積小的CLDM型低壓脈沖袋式除塵器本體、保護系統、壓縮空氣系統（包括儲氣罐、油水分離器、管路）、控制系統（包括儀器儀表、PLC柜、MCC柜、現場操作柜）等組成。

含塵氣體由進風總管（鍥型風道）經進入各室灰斗，粗塵粒沉降至灰斗底部，細塵粒隨氣流轉折向上進入過濾室，粉塵被阻留在濾袋表面，凈化后的氣體經濾袋口?（花板孔）?進入清潔室，?由出風口經排氣閥至出風總管排出?，?而后再經風機排空。
