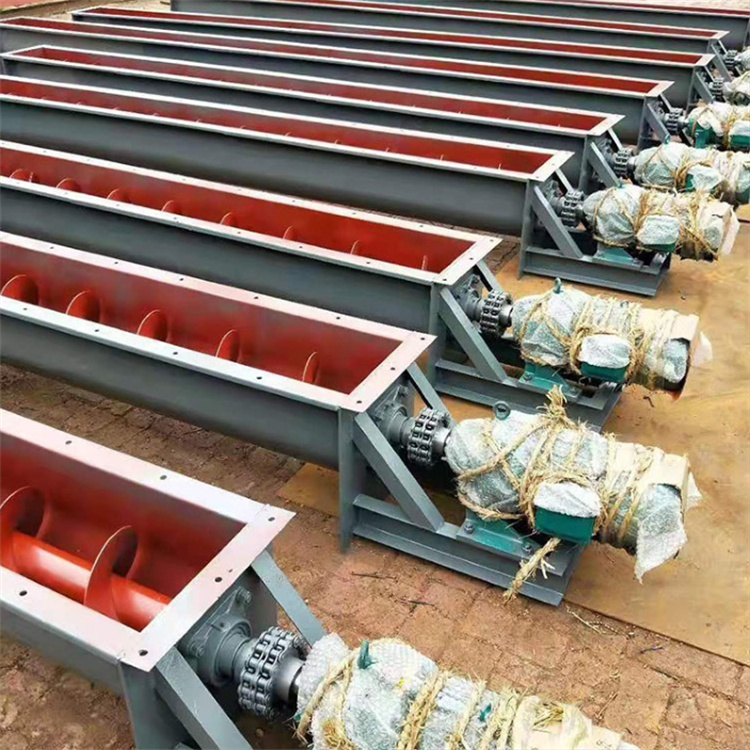

螺旋輸送機是一種沒有撓性牽引構件的連續輸送機械。

組成部分：（1）螺旋軸。（2）中間軸承（吊瓦）和聯接軸。（3）機槽。（4）驅動裝置。（5）出料口。（6）進料口。（7）基礎和機架。它是在機槽 1 內裝有螺旋葉片 2，螺旋葉片固定在軸 3 上構成螺旋。螺旋可由若干節組成。接頭部分支承在倒掛的中間軸承上（瓦）。端軸 11 與驅動裝置聯接，使螺旋能在機槽內旋轉?？傮w由頭節，中間節，尾節及驅動部分構成。物料由加料口裝入機槽，由于自重作用沉集于機槽底部，在螺旋葉片的推動下沿機槽向卸料口輸送，由卸料口卸出。進料口和出料口都裝有抽拉式的活門以操縱進、卸料工作的進行。

當螺旋輸送機的長度超過 3—4 米時，除在槽端設軸承外，還需要補充安裝中間的懸掛軸承，以承受螺旋軸的一部分質量和運轉時所產生的力。

螺旋輸送機主要零部件

 螺旋：是由轉軸和裝在轉軸上的葉片組成。轉軸可是實心或管形的，在強度相同條件下，管形軸質量小，并且軸與軸間可以采用法蘭聯接，方便節省材料，減少運輸機質量。所以普通用管形，直徑在 0.5-0.1m 之間，長度在 2-3m 之間。螺旋與機槽之間的間隙一般為 5—15MM，太大將降低輸送效率，太小則增加運行阻力。螺旋分類：全葉式，帶式，型葉式，葉片式。全葉式螺旋葉片一般采用 3—8MM 鋼板沖壓而成，然后焊接到軸上，各個螺旋之間亦用電焊焊接起來，形成整個螺旋。

螺旋的形狀決定于所輸送物料的性質。當輸送無隨動性的干燥小顆粒物料或粉狀物料時，宜采用全葉式螺旋; 當輸送塊狀或粘滯物料時，宜采用帶式螺旋；當輸送有隨動性和可壓縮的物料時，宜采用型葉式或葉片式螺旋；采用型葉式或葉片式螺旋除了輸送物料外，還可完成某些工藝工序，如若干種物料的攪拌、揉捏及均勻的混合等。

端部軸承：在機槽兩端的端板上裝有端部軸承，驅動端一般采用單列圓錐滾子軸承，用以承受螺旋輸送物料時的軸向力；設于前端可使螺旋軸僅受拉力，這種受力狀態比較有利。另一端采用雙列向心球面軸承。

聯接軸和吊瓦：螺旋的標準長度為 2-3m，往往要數段標準螺旋聯成的長度，各段是用聯接軸聯接起來，同時承受螺旋運動時產生的力和螺旋本身的質量，在懸掛軸承處螺旋葉片中斷，物料堆積，阻力大，所以懸掛軸承結構晝量緊湊。

機槽：機槽由頭節機槽、尾節機槽、中間節機槽用螺栓聯接組成，每節 1-3m，用 3-6mm 鋼板制成，機槽配有可拆卸的機槽蓋，并用螺栓或卡子加以緊固，在機槽蓋與機槽接觸的地方加一層毛氈或石棉繩密封。機槽的下部是半圓柱形，螺旋軸沿縱向放在槽內；上方是蓋板封閉的，設有觀察孔以觀察物料輸送情況。

驅動裝置：驅動裝置由電機，減速機，彈性聯軸節及十字滑塊聯軸節組成。電動機、減速機兩者之間用彈性聯軸器聯接，而減速機與螺旋軸之間常用浮動聯軸器（十字滑塊聯軸節）聯接。
