本除塵器由灰斗、灰斗框架、下箱體、上箱體、進出風道、濾袋、濾袋框架、噴吹系統、提升閥、氣路系統、鎖風裝置、排灰裝置、電氣控制系統等部分組成。

除塵器灰斗

采用大溜角設計；

由3-4毫米鋼板制作。灰斗谷角采用圓弧擋板；

根據需要設空氣炮、淘灰孔、敲擊板等清堵裝置；

可根據需要采用料位儀控制料位，及時報警。

除塵器下箱體

下箱體采用框架結構，鋼板為3-4 mm厚的壓型鋼板，了除塵器整體結構強度和剛度，能承受高負壓；下箱體采用分片加工制作，現場拼焊。在設計中充分考慮到了除塵器箱體安裝的便捷性，安裝時只需先將中箱的框架立起，將各箱體片直接往框架上貼好拼焊即可，地縮短了除塵器的安裝時間。

下箱體的制作嚴格要求尺寸偏差：長度尺寸偏差控制在±7mm，寬度偏差控制在±5mm。

下箱體耐壓可根據不同要求區別設計，耐壓可達20000Pa

下箱體在鋼結構設計上，充分考慮了收塵器在高溫狀態下運行，在設計時采取了鋼材受熱膨脹伸縮措施，防止焊縫被拉裂造成收塵器漏風；除塵器采用分室結構，模塊化組合，濾袋下部有較大的空間。

除塵器上箱體

每個除塵器的上箱體均采用模塊化設計，每個上箱體在工廠內將花板、噴吹管、測壓管和檢修門等部件裝配好，使得噴吹管噴嘴中心與濾袋中心的對中度精度，克服現場組裝不能安裝精度的問題，不但減少了現場安裝工作量，的是濾袋的使用壽命。

過濾室壁板采用4mm/Q235B鋼板制作，長度尺寸偏差控制在±7mm，寬度偏差控制在±5mm。

箱體耐壓可達8000Pa。

加工設備采用剪板機、折彎機、平板機、卷管機和沖壓、焊接。

全部鋼結構均有涂層。

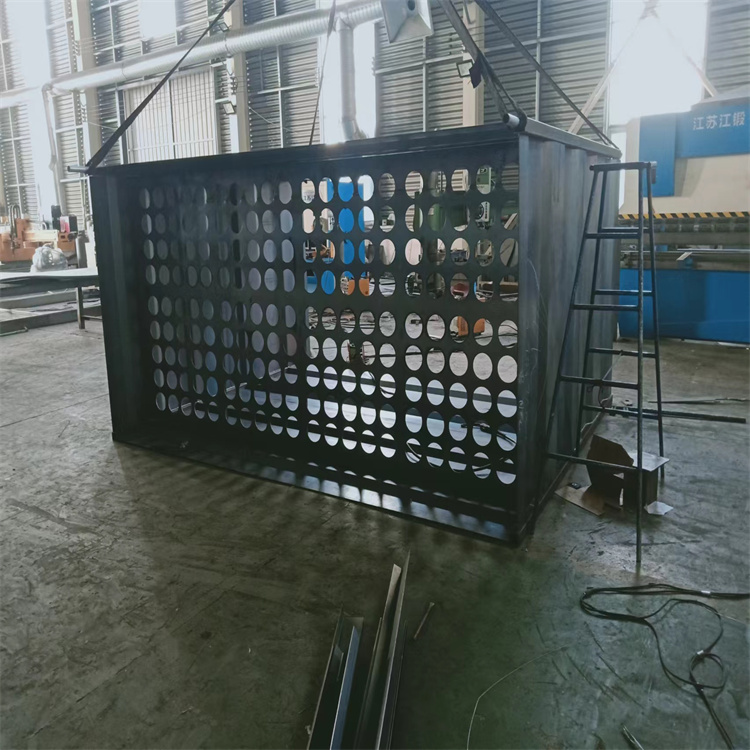

濾袋室內焊接一花板，用于安裝濾袋和支撐濾袋框架?；ò宀捎媚＞邲_壓加工成形，孔徑一致，加工后的安裝位置與理論位置偏差＜0.1mm，使濾袋安裝后密封不漏灰；孔徑一致可以使濾袋內能順利安裝或更換袋籠；花板表面光潔平整，無撓曲，平面度小于花板長度的1.5/1000；除塵器花板的下部進行加強處理，花板不變形。
