我們都知道濾筒除塵器的工作原理，它的過濾元件是除塵器濾筒。通過濾筒進行集塵，然后在過濾除塵。濾筒除塵器的工作原理和布袋除塵器是一樣的。都是通過電磁脈沖閥噴吹進行清灰。從這一點就可以看出，濾筒除塵器也屬于脈沖除塵器的一種?，F(xiàn)在我們就來看一下濾筒除塵器的結構。

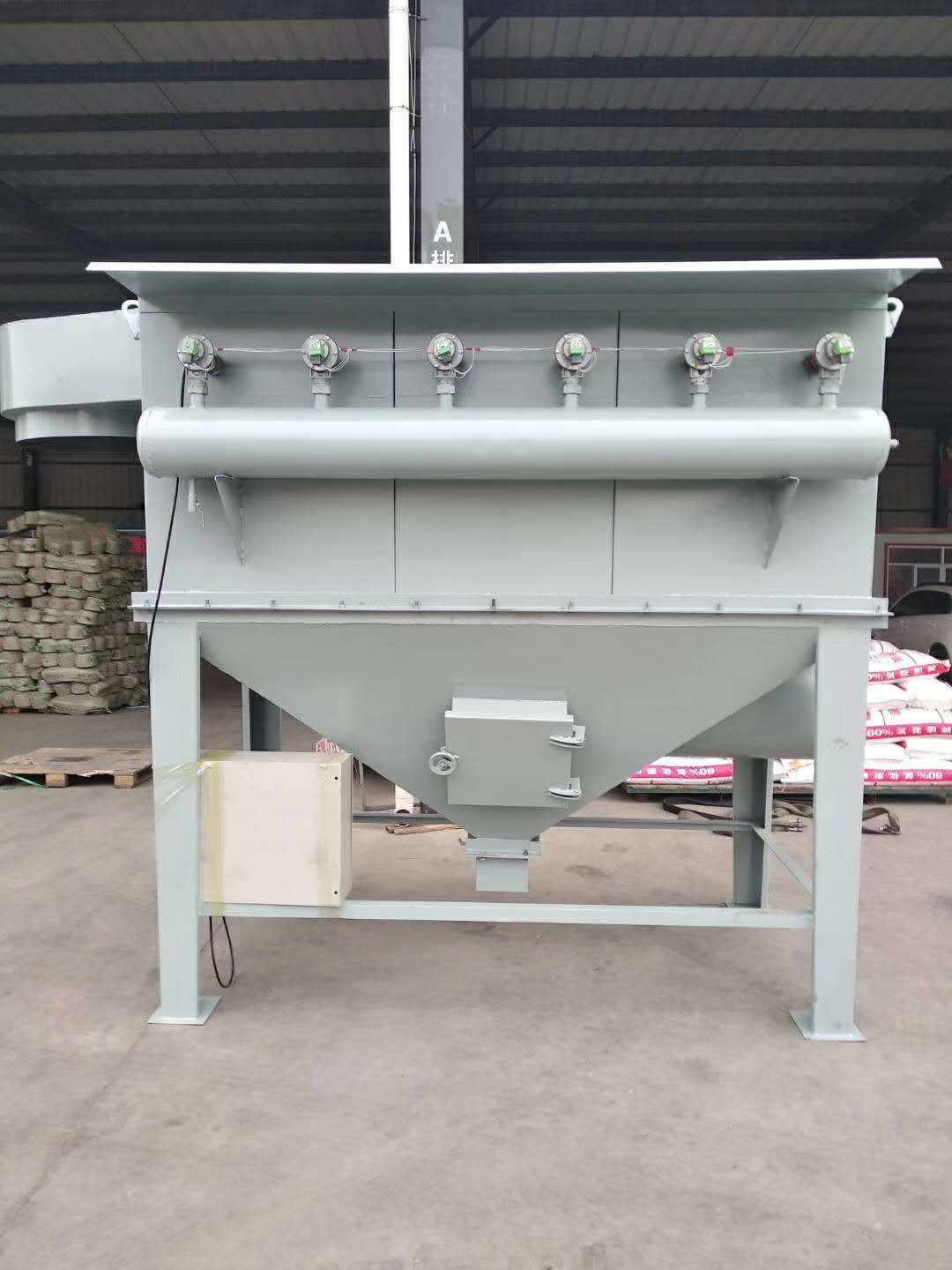

濾筒除塵器由上箱體、灰斗、梯子平臺、支架、脈沖清灰和排灰裝置六部分組成。濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
