選型背景

一、營房車間(H車間)

概述:原有的噴漆房加長到36米，北邊噴底漆，南邊噴面漆，中間用卷簾門隔開。

原有的8臺風機都用上，每邊4臺(每臺5.5或7.5KW)，南北噴漆房風機單獨控制。采用串聯方式，在光氧機前端送風，請計算一下需安裝多大風量的風機，如送風風量不足可再每邊4臺風機的基礎上再加裝風機。

二、容器車間(G車間)

北邊噴漆房:原有的三臺11KW風機用上，采用串聯方式，在光氧機前端送風，請計算一下需安裝多大風量的風機，計算運行成本。或不用有的風機，直接采用你們的風機，需多大風量，計算運行成本。

三、固控車間(B車間)

 原有的2臺(7.5和11KW各一臺) 采用串聯方式，在光氧機前端送風，請計算一下需安裝多大風量的風機，計算運行成本。

治理方案：

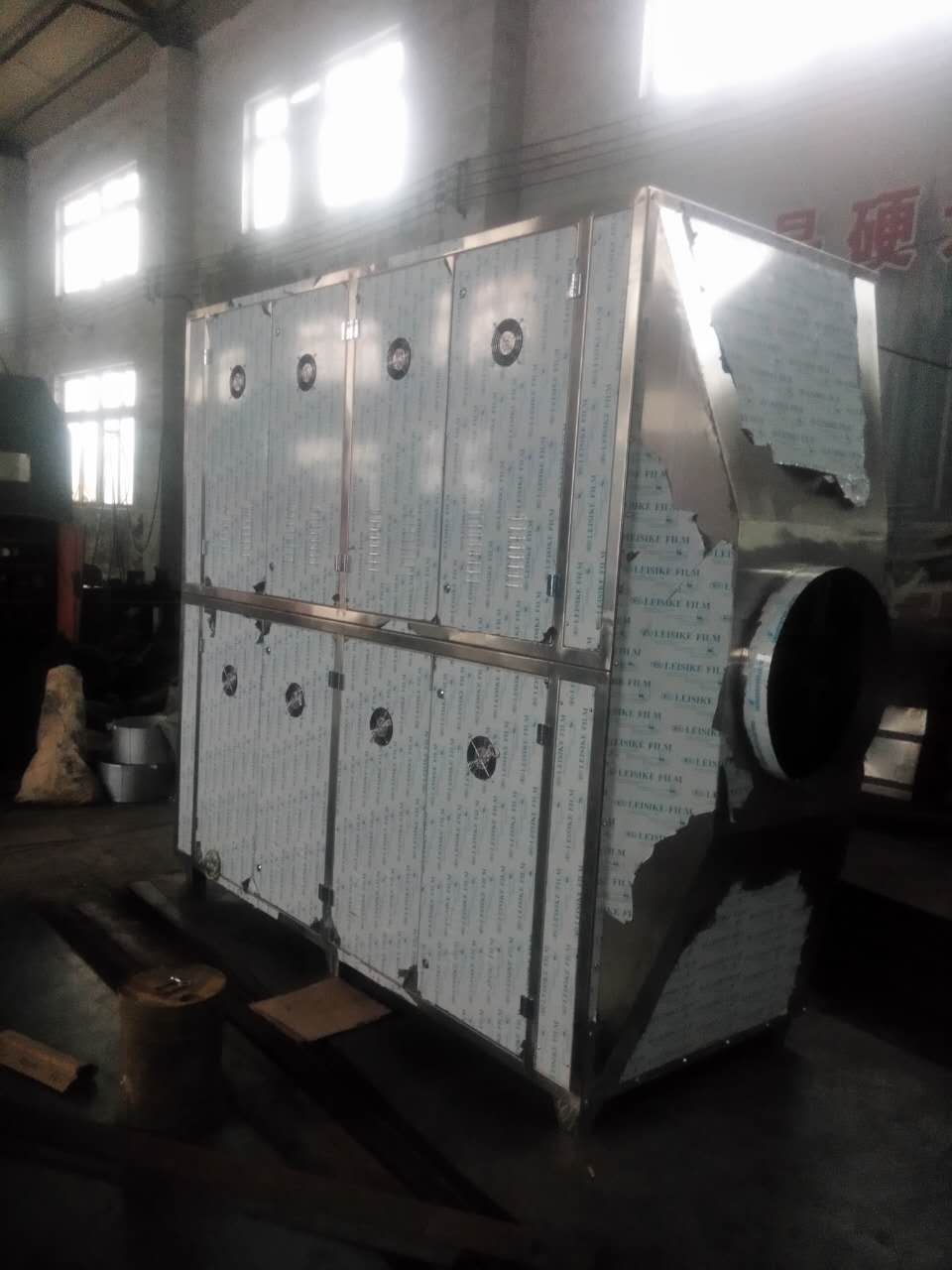

針對貴公司噴漆房廢氣的特點并結合我公司治理廢氣的經驗和技術優勢，我公司采用（水噴淋+光氧催化凈化器）方式的治理工藝相結合的處理系統模式。

1、營房車間設計方案：

經過工程師現場考察計算，貴公司將原有的兩個車間合并成一個車間，車間的尺寸：36000mm*7000mm*6000mm根據此車間尺寸來計算，整個車間的風量是：90000m^3/h(車間的空間：36米×7米×6米=1512m³,車間空間：1512m³×每分鐘換氣次數：1次×60分鐘=90720m³/h,即：90000m³/h)，由于處理風量過大，我諾和公司工程師建議貴公司把這個整體車間分成兩個車間，兩個車間密封，減少了野風混入，采用上壓風，下吸風的方式，做一套控制處理設備來進行廢氣的治理。

“一大改兩小”設計優勢：

1、經過對整個大噴漆車間的改造，一大改兩小，采用上壓下吸方式，車間密封，車間內減少了野風混入，提高了廢氣處理的效果；

2、“一大改兩小”治理，兩個噴漆房共用一套處理設備，這一套處理設備共一個主管道，然后一個主管道分支成兩個分支管道，每個分支管道上安裝管道閥門。因?yàn)閮蓚€(gè)車間不同時使用，所以使用那個車間就開啟那個管道閥門。未使用的車間把管道閥門關閉。實現“一對一”管道控制，節約了貴公司的經費支出，實現“低投入高回報”的生產效益。也節省電力能源。

原有噴漆房?jī)?nèi)的下吸風管道尚可使用，利用原有管道將風引到車間外與廢氣處理設備管道連接。

新建噴漆房沒有下吸風管道，我公司負責新建車間內的下吸風管道重建項目，并將其引出車間與廢氣處理設備連接，使兩個小密封車間內的廢氣全部進入廢氣處理設備內進行凈化處理。

2、容器車間設計方案：

容器車間分為南端噴漆房和北端噴漆房?jī)蓚€(gè)車間，因?yàn)閮蓚€(gè)車間距離比較遠，因此我公司技術人員建議貴公司上兩套獨立的廢氣處理設備。南、北兩個車間都有上壓風、下吸風的管道，而且此管道尚可使用。為了達到舊物利用，節約減材的目的。我公司技術人員建議使用車間內原有的管道，將下吸風的管道引到車間外面。讓原有的管道與廢氣處理設備的管道相連接。使其車間內的廢氣、氣體通過管道引入到廢氣處理設備內，經過廢氣處理設備的凈化處理。還車間一個清新、干凈的工作環境。

經過對于容器南、北兩個車間的實際測量，南、北兩個車間的空間基本一致，因此在廢氣處理設備的選型上是同一種型號。按貴公司的意愿，南、北兩個車間的處理風量為40000m^3/h，我公司按40000m^3/h的風量為貴公司設計兩套獨立控制的廢氣處理設備進行廢氣治理

3、固控車間設計方案：

固控車間分為南、北、中間三個車間，三個車間并不同時使用，而且三個車間可以獨立密封，因此三個車間可共用一套廢氣處理設備。由一個主管道引到廢氣處理設備進行凈化處理。一個主管道分為三個分支管道，每個分支管道上都安有管道閥門。那個車間使用便開啟那個車間的管道閥門，實現一對一車間廢氣治理。節省投資成本，降低電力資源的控制。

南車間空間：5000mm*4000mm*3500mm=70m³.根據此空間核算處理風量是：4200m³/h(車間的空間：5米×5米×3.5米=70m³,車間空間：70m³×每分鐘換氣次數：1次×60分鐘=94200m³/h)

中間車間空間：14000mm*5200mm*4000mm=291.2m³.根據此空間核算處理風量為：17472m³/h

北車間空間：9000mm*4000mm*3500mm=126m^3，根據此空間核算處理風量為：7560m³/h.我們根據中間的處理風量來計算，選型為20000m³/h

。我公司根據20000m³/h的處理風量設計一套廢氣處理設備。

因?yàn)槟?、北兩頭的車間下吸風管道可以使用。我公司利用南、北兩頭車間原有舊的吸風管道將廢氣引出連接至廢氣處理設備的主管道上。中間車間內沒有下吸風管道，我公司負責中間車間內的下吸風管道的建設。并將其管道引到車間外與廢氣處理設備的主管道相連接。將三個車間的廢氣全部引到廢氣處理設備內，將其凈化處理。
