20噸燃煤鍋爐除塵器設計方案
一、選型背景
貴公司決定在20噸鍋爐排煙口新建布袋除塵器，我公司技術人員根據貴公司的設備布局，以及貴公司提供的技術參數，制定本方案。
采用；鍋爐+煙道+布袋除塵器+風機+煙道+脫硫塔+煙筒的串聯方式。布袋除塵器放置在風機南面平地上，布袋除塵器煙道進出口全設計在西面以減少投資和管道阻力，且美觀實用。由于貴公司原有一臺旋風除塵器現已不能達到環保要求，而且鍋爐出口溫度高（200度）。選用布袋除塵器 高溫型，并設計內置旁路系統以適應溫度異常時對除塵器內部系統的損壞。布袋 選用高溫型鍋爐布袋，設備本體保溫，防止結露。粉塵排放要適應當?shù)丨h(huán)保部門的前瞻性要求，讓貴公司一次性投資就能達到以后的經濟和社會效益，以支持公司的持續發展。
設計原則
（1）達標排放,除塵效率；（）
（2）限度降低運行費及一次投資；
（3）本著工藝、技術、低能耗、成本低、長期穩定運轉的原則，達到環保要求。
二、方案結構及介紹
1. 系統流程

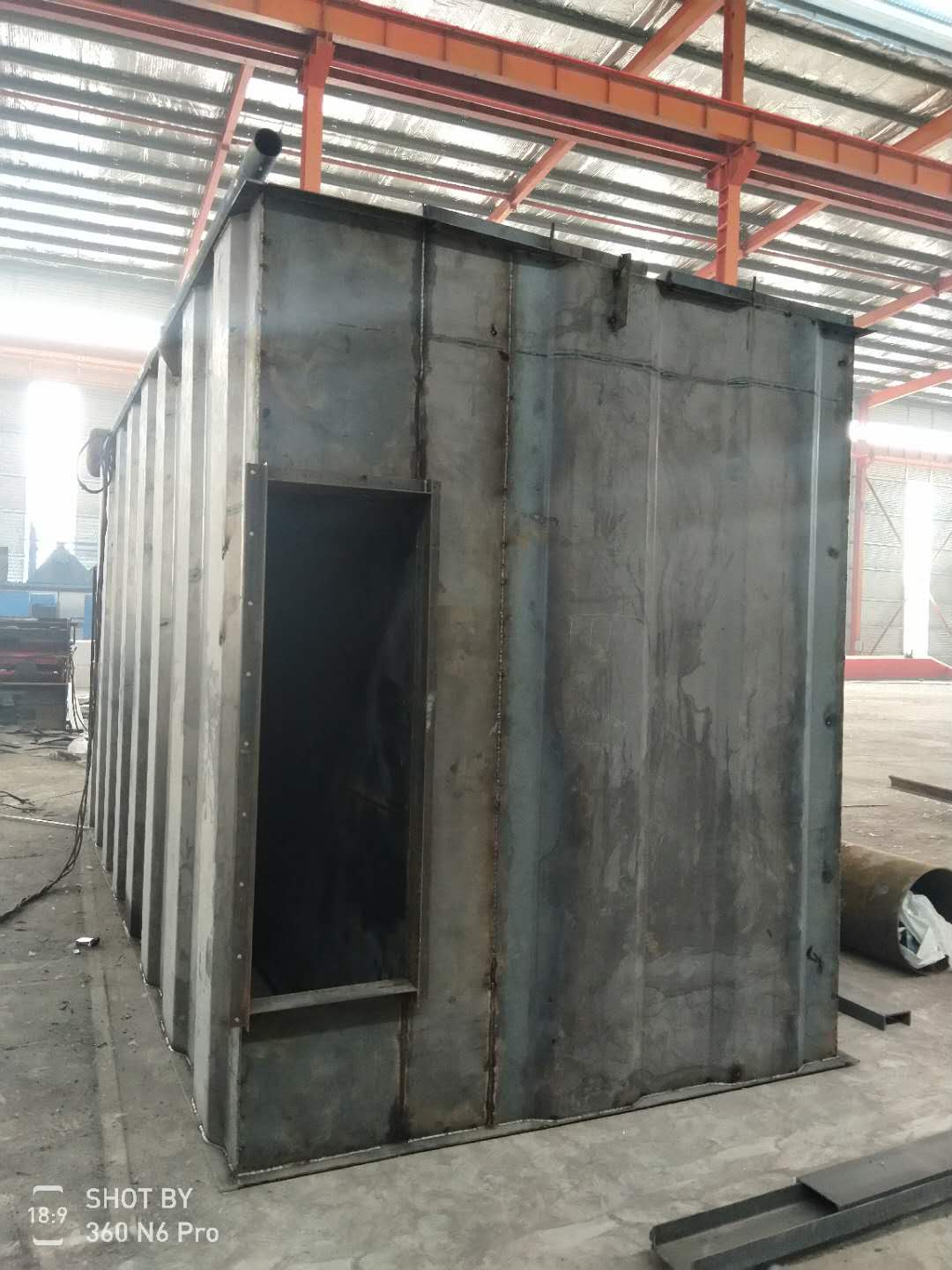

除塵器為離線脈沖袋式除塵器整體結構。除塵器選用離線除塵器，濾袋選用復合pps針刺氈濾料。煙氣從原多管除塵器進入布袋除塵器，經過濾袋過濾進風機和脫硫后，煙氣由煙囪排出， 終使煙氣排放達到 排放標準。布袋除塵器為外濾式除塵、離線清灰、離線檢修。工藝特點如下：
A、除塵、系統運行穩定；
B、適應崗位管理，限度地滿足生產操作和設備檢修操作；
C、投資相對較少、維護費用較低；
D、系統可實行間歇操作，視生產需要，靈活使用。
E．設內置旁路系統 好的保護除塵器延長使用壽命。
F. 整體設備交鑰匙工程，讓用戶不勞神費心即可放心使用。
2. 20噸/h燃煤鍋爐除塵設備的技術參數、功能和配置說明
2.1 LCMD-1500型除塵器主要性能及參數
序號 | 名 稱 | 主要技術參數 | ||
除塵器型號： | LCMD-1500型 | |||
1 | 除塵器形式： | 低壓長袋脈沖除塵器 | ||
2 | 室數（室）： | 6 | ||
3 | 排數（排）： | 單排 | ||
4 | 灰斗（個）： | 1 | ||
5 | 處理風量（m3/h）： | 60000 | ||
6 | 過濾面積（㎡）： | 1260 | ||
7 | 清灰方式： | 離線脈沖清灰 | ||
8 | 濾袋 | 規格（㎜）： | 160X6000 | |
數量（條）： | 504 | |||
材質 ≥ g/㎡ | 復合PPS針刺氈，鍋爐。 | |||
9 | 濾袋 框架 | 規格（㎜）： | Φ155X5980 | |
數量（個）： | 504 | |||
材質 /直徑 | Q235冷拔鋼絲（硅） | |||
10 | 設備阻力： | 1200-1500 | ||
11 | 處理煙氣溫度（℃）： | 80-200 | ||
12 | 過濾風速（m3/min） | 0.8 | ||
13 | 入口含塵濃度（g/Nm3） | ≤15 | ||
14 | 出口含塵濃度（mg/Nm3） | ≤30 | ||
15 | 除塵效率（%） | >99 | ||
16 | 設備漏風率（%） | <3.0 | ||
17 | 本體設備設計耐壓 | -6000 | ||
18 | 脈 沖 閥 | 規格型號： | 3寸 | |
數量（個）： | 36 | |||
氣源壓力（Mpa）： | 0.5-0.7 | |||
噴吹耗氣量（m3/次）： | 0.35-0.45 | |||
氣源供氣量（m3/min）： | 2.5-3.5 | |||
19 | 離線閥 | 規格型號（氣缸）： | 100X300 | |
數量（個）： | 6 | |||
20 | 旁路控制閥 | 規格型號： | 100X450 | |
數量（個）： | 3 | |||
21
| 輸送機 | 規格型號： | 300×300（㎜） | |
數量（個）： | 1 | |||
22 | 電器控制柜 | 數量（臺）： | 1 | |
23 | 氣源管路減壓閥 | 1個 | ||
24 | 星型卸灰閥
| 1個 | ||
25 | 設備本體線纜和橋架 | 1套 | ||
26 | 設備本體保溫 | 1套 | ||
27 | 空壓機和儲氣罐 | 1套 | ||
